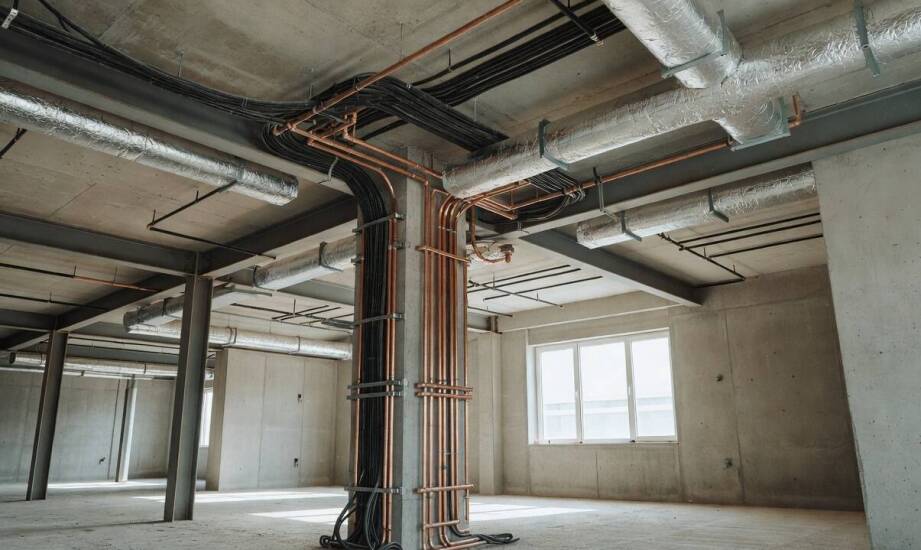

Szachty, media i serwis w biurowcu przy hali — decyzje zamykane na starcie inwestycji

Połączenie biurowca z halą stalową wymaga precyzyjnej koordynacji już na etapie koncepcji. Układ pomieszczeń biurowych naturalnie zderza się z siatką słupów, szachtami instalacyjnymi oraz trasami serwisowymi części magazynowej. Kanały wentylacyjne, piony kanalizacyjne i grube wiązki kabli często przechodzą przez główne strefy nośne. Brak wczesnego zaplanowania tych przebić wymusza cięcie profili i kosztowne przeróbki bezpośrednio na placu budowy. Równocześnie dostęp konserwatorski do infrastruktury biurowej mocno się komplikuje, gdy budynek przylega do hali o dużej rozpiętości.

Uzgodnienia siatki słupów przed etapem koncepcji

Rozstaw słupów w hali stalowej wyznacza możliwe lokalizacje przepustów i determinuje układ ścian działowych w części socjalno-biurowej. Projektowanie w środowisku BIM z wyprzedzeniem wyłapuje fizyczne nakładanie się instalacji z profilami w modelu trójwymiarowym. Zmiana osi słupów po zatwierdzeniu koncepcji architektonicznej wymusza przeliczenie całego szkieletu budynku. Wysokości kondygnacji biurowych dopasowuje się precyzyjnie do gabarytów dachu hali. Dzięki temu piony techniczne oraz szachty wymiany powietrza omijają stalowe dźwigary bez tworzenia trudnych kolizji. Takie przygotowanie zapobiega sytuacjom, w których instalator musi nienaturalnie łamać i wydłużać trasy rur. Każde dodatkowe obejście elementu nośnego zwiększa opory przepływu i podnosi rachunki za prąd.

Systemy wentylacji, ogrzewania oraz chłodzenia w biurach prowadzimy oddzielnymi szlakami względem infrastruktury przemysłowej. Centrale obsługujące strefę pracowniczą najczęściej lądują na dachu lub w specjalnie wyizolowanych akustycznie strefach technicznych. Odprowadzanie skroplin z klimatyzatorów musi funkcjonować całkowicie niezależnie od mokrych procesów technologicznych samej hali. Nieuwzględnienie lokalizacji tych urządzeń skutkuje przecinaniem się kanałów z głównymi belkami stropowymi. Wycinanie dodatkowych otworów w zmontowanych ramach trwale osłabia układ nośny. Instalacje biurowe pracują na zupełnie innych parametrach temperaturowych niż te na hali, dlatego ich wczesne odseparowanie chroni cały obiekt przed zaburzeniami bilansu cieplnego.

Pomieszczenia techniczne i rezerwy dla mediów

Główne zasilanie elektryczne, węzły teletechniczne oraz piony wodno-kanalizacyjne zajmują sporo kubatury. Wymagają one wyznaczonych stref, które nie wchodzą w światło słupów nośnych. Rozdzielnie prądu w części biurowej umiejscawia się w punktach gwarantujących swobodny dostęp serwisowy. Ekipy techniczne muszą docierać do szaf sterowniczych bez przeciskania się pod stężeniami konstrukcji. Systemy zarządzania budynkiem (BMS) oraz okablowanie strukturalne biegną osobnymi ciągami. Otwory pod serwerownie wyznacza się zanim wylewki przykryją przepusty fundamentowe.

Właściwe projektowanie budynków biurowych spaja architekturę, przebieg rur oraz montaż konstrukcji stalowej w jeden sprawny mechanizm. Praktyka wykonawcza pokazuje, że optymalne rezultaty przynosi formuła generalnego wykonawstwa, która skraca łańcuch decyzyjny. Przykładowo firma Centrum Konstrukcji Halowych z powodzeniem integruje obiekty biurowe z nowoczesną przestrzenią produkcyjną i logistyczną. W takich realizacjach kluczową rolę odgrywa zostawienie rezerw przestrzennych w szachtach oraz korytarzach instalacyjnych. Pusty zapas miejsca w pionach umożliwia wprowadzanie modernizacji bez naruszania stalowych ram. Szerokie szachty na dodatkowe kable lub większe kanały wentylacyjne obniżają ryzyko problemów, gdy budynek w przyszłości zmieni swoje przeznaczenie.

Brak precyzyjnych ustaleń dotyczących wymiarów szachtów generuje poważne zatory w inwestycjach łączących część administracyjną z obszarem produkcyjnym. Najwięcej konfliktów instalacyjnych wybucha z powodu późnego przypisania odpowiedzialności za usuwanie kolizji. Wczesna koordynacja prac pomiędzy konstruktorem, architektem a inżynierami sanitarnymi zamyka dyskusje zanim maszyny wjadą na plac budowy. Solidnie rozplanowany obiekt funkcjonuje bezawaryjnie i ułatwia szybkie przeglądy serwisowe przez całe dekady.
