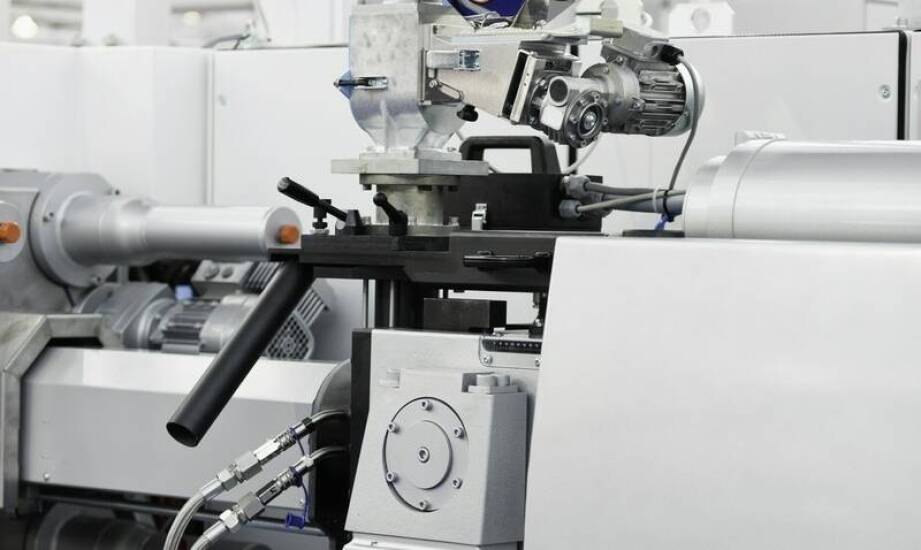

Gorący czy zimny kanał — jak dobrać układ wlewowy do precyzyjnych detali

Producenci precyzyjnych detali plastikowych często stają przed technologicznym dylematem dotyczącym budowy narzędzia. Ta sama geometria może wymagać zupełnie innego układu wlewowego w zależności od planowanej wielkości serii produkcyjnej. Dla jednego elementu priorytetem będzie absolutna stabilność wymiarowa i minimalizacja śladów po odcięciu, z kolei przy innym zadecyduje niski koszt wdrożenia prototypu. Ostateczna decyzja technologiczna warunkuje późniejsze koszty jednostkowe, poziom odpadowości oraz powtarzalność całego procesu wtrysku.

Mechanika przepływu tworzywa w układach zimnych i gorących

Podstawowa różnica między oboma systemami sprowadza się do zarządzania temperaturą uplastycznionego polimeru. W klasycznym kanale zimnym tworzywo dostarczane z dyszy twardnieje w kanałach rozprowadzających i musi zostać usunięte wraz z gotową wypraską jako technologiczny odpad. Z konieczności chłodzenia dodatkowej masy wlewka wynika wydłużenie czasu cyklu o kilka do kilkunastu sekund, co przy produkcji masowej znacząco obniża sumaryczną wydajność gniazda.

Z drugiej strony mamy kanały gorące, w których polimer utrzymywany jest w stanie płynnym niemal do samej przewężki dzięki zastosowaniu zintegrowanych grzałek. Eliminacja twardniejącego wlewka skraca czas cyklu wtryskowego o 20-30 procent, ponieważ układ chłodzenia narzędzia musi odebrać ciepło wyłącznie od właściwego detalu. To optymalizuje stabilność termiczną całego procesu. Oczywiście każda nowa forma do wtryskarki projektowana z myślą o takim systemie jest bardziej skomplikowana w budowie, co przekłada się na wyższe nakłady inwestycyjne.

Mimo rozwoju technologii układ zimnokanałowy nadal znajduje uzasadnienie techniczne przy detalach o grubszych ściankach oraz mniej rygorystycznych tolerancjach. Prostsza konstrukcja mechaniczna ułatwia obsługę serwisową i pozwala na szybką zmianę koloru tworzywa, ponieważ czyszczenie rozdzielaczy nie sprawia problemów. Koszt wykonania takiego narzędzia bywa niższy o 20-40%, dlatego świetnie sprawdza się w przypadku krótszych serii, produkcji jednostkowej czy uruchamiania projektów prototypowych.

Wpływ zasilania gniazd na precyzję w automotive i medycynie

Przejście na system gorącokanałowy staje się nieuniknione, gdy celem jest ograniczenie strat drogich polimerów technicznych. Precyzyjnie kontrolowany kanał gorący redukuje straty materiałowe nawet o 30 procent, co przy wielomiesięcznych kampaniach produkcyjnych szybko zwraca koszt droższego narzędzia. Krótsza droga doprowadzenia stopu zapewnia ponadto bardziej równomierne napełnianie gniazd formujących.

Fizyka przepływu wymusza jednak rygorystyczne podejście do geometrii samych kanałów. Zbyt długa ścieżka generuje duży spadek ciśnienia, co prowadzi do niedolewów lub zapadnięć na powierzchni gotowego wyrobu. W przypadku narzędzi wielogniazdowych, zwłaszcza tych przekraczających osiem pozycji, idealnie zrównoważony rozkład zasilania zapobiega różnicom ciśnień między skrajnymi gniazdami. Brak balansu sprawia, że detal położony bliżej punktu wtrysku ulega przeładowaniu, a ten na końcu formuje się niepełnie.

Zależności te nabierają szczególnego znaczenia w restrykcyjnych branżach, takich jak sektor automotive czy produkcja wyrobów medycznych. Dopuszczalne tolerancje na ślad wlewu często spadają tam poniżej 0,1 milimetra. Rygorystyczne wymagania dotyczące czystości wykluczają obecność pyłu z mielonych odpadów zimnokanałowych, które mogłyby zanieczyścić obszar formowania. Zaawansowane układy z zamknięciem iglicowym gwarantują estetyczne odcięcie, stabilizując jednocześnie ciśnienie docisku, co zapobiega wypaczeniom detali o skomplikowanych kształtach przestrzennych.

Synteza wymogów konstrukcyjnych a obróbka narzędziowa

Wybór docelowego systemu dystrybucji stopu nie powinien opierać się wyłącznie na wstępnych założeniach budżetowych. O ostatecznym kształcie narzędzia decydują geometria ściany detalu, lepkość przetwórcza użytego tworzywa, planowany wolumen serii oraz koszty eksploatacji maszyn. Chcąc uniknąć błędów projektowych, warto poprzedzić obróbkę metalu dokładną analizą symulacyjną płynięcia.

Odpowiednie zaplecze technologiczne pozwala na sprawne przejście od wirtualnych obliczeń w oprogramowaniu MoldFlow do obróbki stali w wysokich tolerancjach. Wykorzystujący centra frezerskie DECKEL MAHO oraz elektrodrążarki CHARMILLES Zakład Mechaniki Precyzyjnej Tomasz Klimaszewski z Gorzowa Wielkopolskiego opiera budowę precyzyjnych form wtryskowych na wyłapywaniu błędów już na etapie modelowania. Twarda obróbka CNC i elektrodrążenie pozwalają uzyskać pożądaną strukturę gniazda, co warunkuje prawidłowe uwalnianie detalu niezależnie od zastosowanego układu zasilania.

Kanał zimny pozostaje funkcjonalnym rozwiązaniem dla projektów o niższym stopniu skomplikowania i mniejszych wolumenach. Układy gorącokanałowe stanowią natomiast wymóg w przypadku precyzyjnej produkcji masowej, gwarantując stałą jakość. Połączenie wnikliwej analizy konstrukcyjnej z bezbłędną obróbką narzędziową pozwala w pełni kontrolować przebieg wtrysku i chronić stabilność wymiarową każdej wypraski.
